Dongguan Hejiaxin Technology Co., Ltd. چین میں m7 1 پن تھریڈڈ واٹر پروف کنیکٹر ip67 کے سرکردہ مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ براہ کرم یہاں چین میں بنی ہول سیل پائیدار مصنوعات کو بلا جھجھک دیکھیں اور ہماری فیکٹری سے پرائس لسٹ حاصل کریں۔ تمام اپنی مرضی کے مطابق مصنوعات اعلی معیار اور مسابقتی قیمت کے ساتھ ہیں.

تکنیکی وضاحتیں

پیرامیٹر	تفصیلات
وولٹیج کی درجہ بندی	AC110V
موجودہ درجہ بندی	3A سے کم یا اس کے برابر
پلگ کے اوقات	1500
میکس کیبل او ڈی	3.8 ملی میٹر سے کم یا اس کے برابر
سرکٹ کا ڈھانچہ	متوازی
مزاحمت سے رابطہ کریں۔	10mΩ
موصلیت مزاحمت	DC500V پر 500MΩ
وولٹیج برداشت (کمرے کے درجہ حرارت پر)	1.5KV
درجہ حرارت کی درجہ بندی	-20 ڈگری ~ +85 ڈگری
واٹر پروف لیول	IP67

مواد کی وضاحتیں

پیرامیٹر	تفصیلات
تار کا مواد	پیویسی، ربڑ
جیک مواد	پیویسی
پن کا مواد	نکل-پلایا ہوا پیتل

پروڈکٹ انجینئرنگ ڈرائنگ

Core Configuration Diagram

product-1684-812

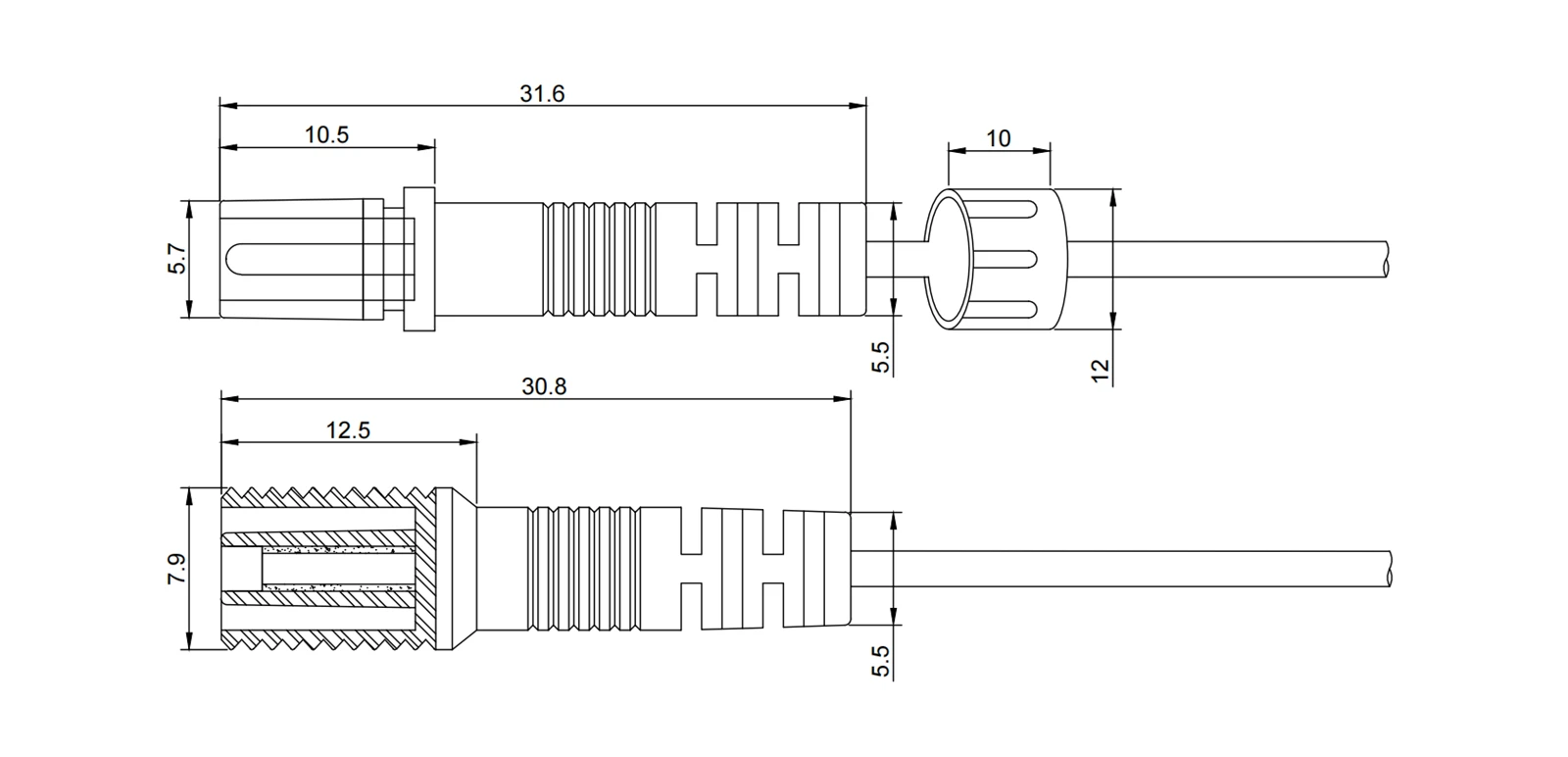

انجینئرنگ ڈرائنگ مجموعی لمبائی، M07 تھریڈ پروفائل، اور زیادہ سے زیادہ کیبل OD 3.8mm فراہم کرتی ہے۔ پن اسائنمنٹ اور کلیدی پوزیشن واضح طور پر نشان زد ہیں۔ درست اسمبلی کے لیے مخصوص جہتی رواداری۔

مصنوعات کی تفصیل

M7 1 Pin 6A

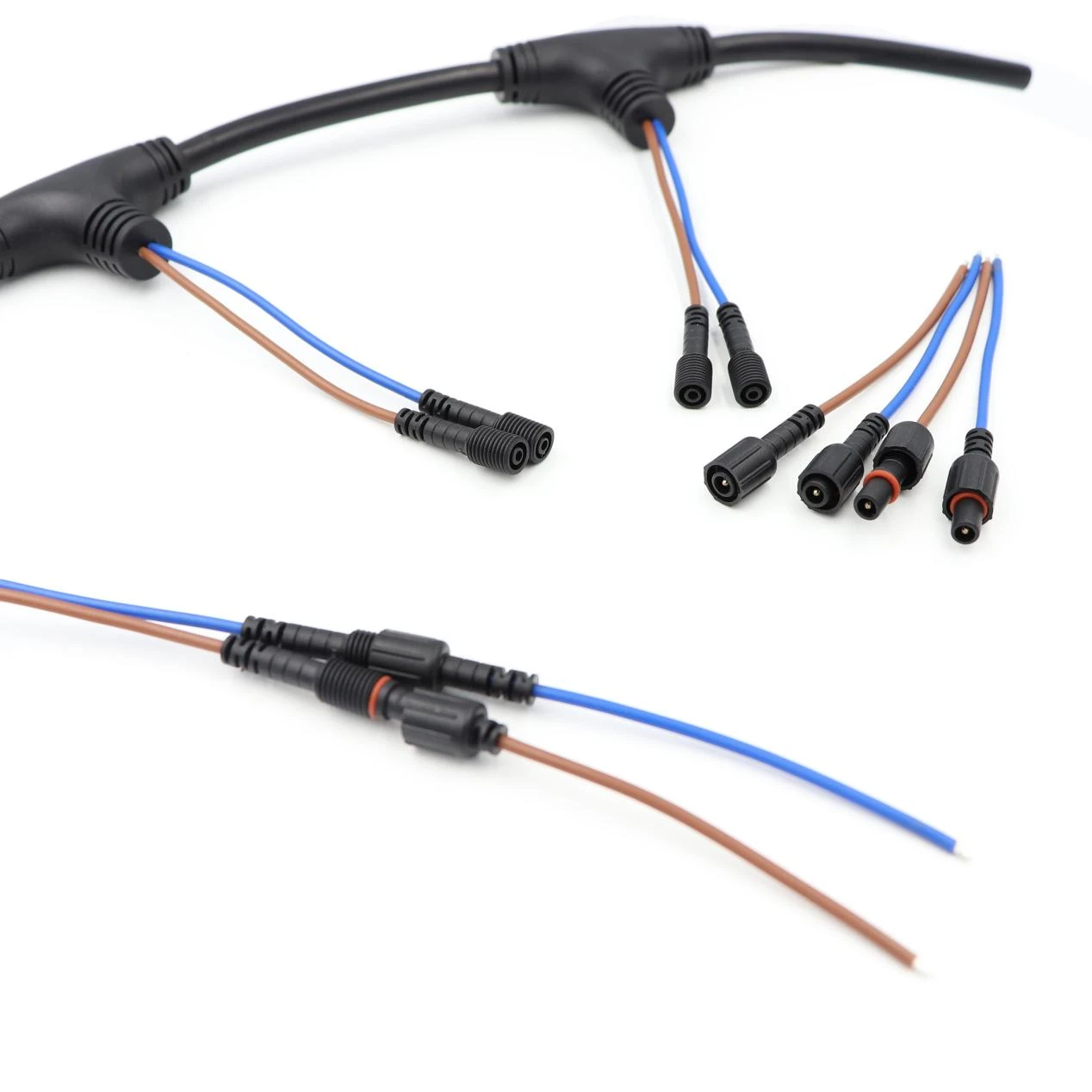

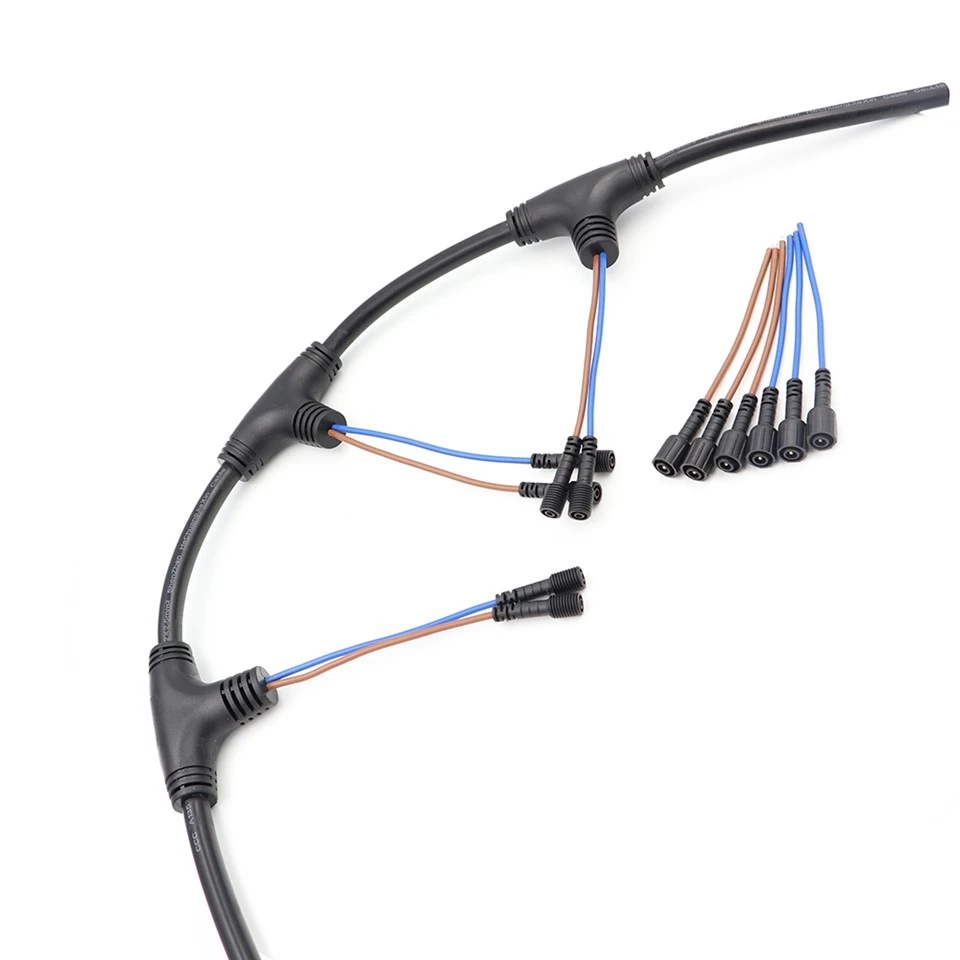

مصنوعات کی مجموعی ظاہری شکل

یہ تصویر M7 1 پن تھریڈڈ واٹر پروف کنیکٹر کی مکمل اسمبلی اور اجزاء کو دکھاتی ہے، بشمول مرد پلگ، زنانہ ساکٹ، اور ملن کی حالت۔ کمپیکٹ M07 دھاگے کا ڈیزائن اور ناہموار PVC جیکٹ واضح طور پر دکھائی دے رہی ہے، جو تنگ-اسپیس ایل ای ڈی لائٹنگ اور سینسر کی تنصیب کے لیے کنیکٹر کی مناسبیت کو ظاہر کرتی ہے۔

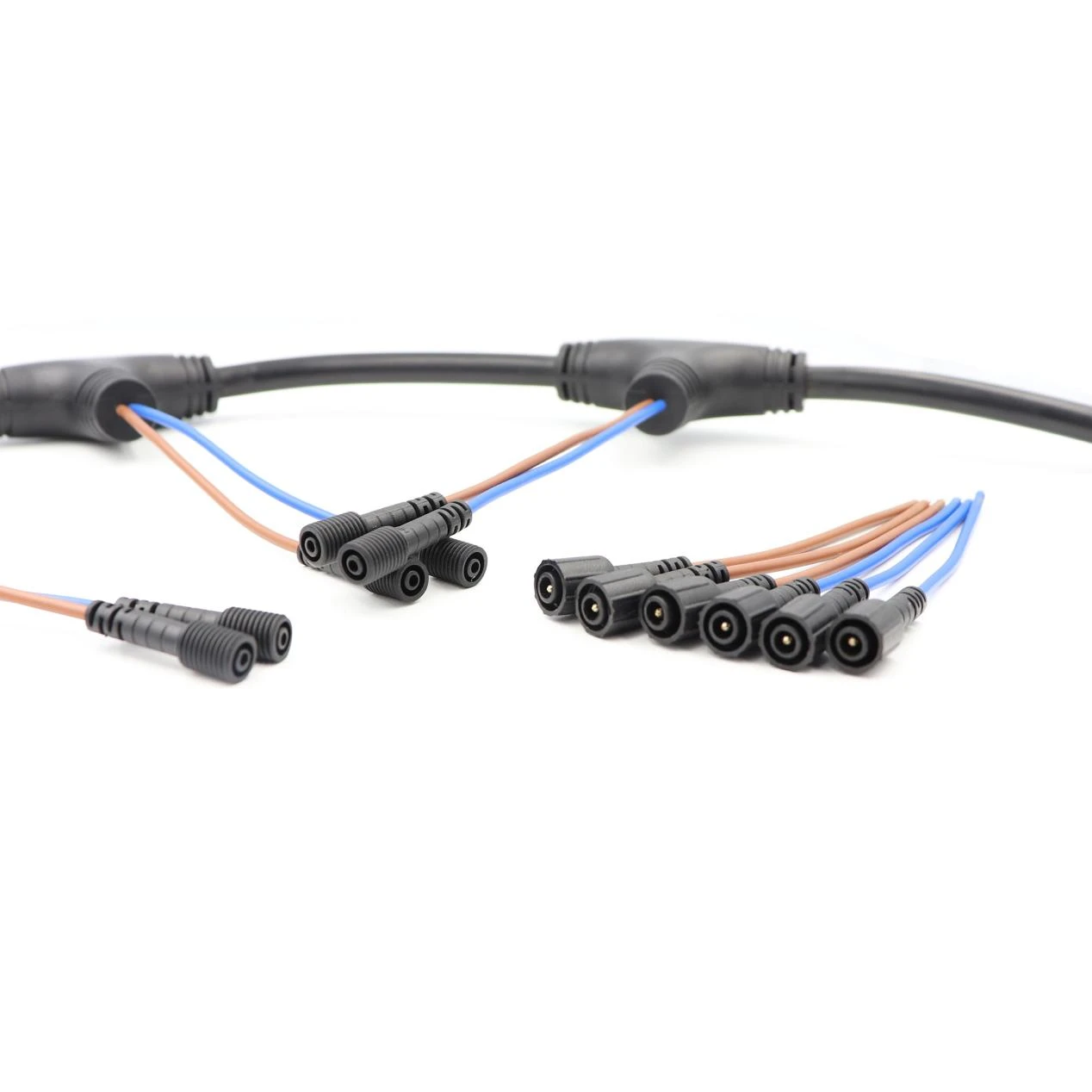

میٹنگ انٹرفیس اور پن کنفیگریشن

یہ تصویر میٹنگ انٹرفیس اور تفصیلی پن لے آؤٹ کو نمایاں کرتی ہے۔ نکل کے-پلیٹیڈ پیتل کے پن اور درستگی-مشینڈ تھریڈڈ کپلنگ واضح طور پر نظر آتے ہیں، جو اسمبلی کے دوران درست سمت کو یقینی بناتے ہیں اور موثر وائبریشن-پروف کنکشن کو فعال کرتے ہیں۔

اکثر پوچھے گئے سوالات

Q1: میں اپنی درخواست کے لیے صحیح کنیکٹر کا انتخاب کیسے کروں؟

A: انتخاب بنیادی طور پر تین عوامل پر منحصر ہے - موجودہ/وولٹیج کی ضروریات، آپریٹنگ ماحول (IP درجہ بندی اور درجہ حرارت کی حد)، اور دستیاب تنصیب کی جگہ۔ ہم تین جوڑے کے انداز پیش کرتے ہیں - تھریڈڈ (اینٹی-وائبریشن)، فوری-لچ (بار بار ملنے کے لیے آسان)، اور سیلف-لاکنگ (تنگ جگہوں پر کام کرتا ہے)۔ آپ اس کے مطابق اپنی ضروریات کو پورا کرسکتے ہیں۔ یقین نہیں ہے؟ بس ہمیں اپنی درخواست کا منظرنامہ بتائیں اور ہم آپ کے لیے موزوں ترین ماڈل تجویز کریں گے۔

Q2: M7، M8، M12، M14، M15، اور M16 سائز کس چیز کی نمائندگی کرتے ہیں؟

A: یہ نمبر ملی میٹر میں دھاگے کے قطر کا حوالہ دیتے ہیں۔ M7 اور M8 چھوٹے ہیں – کومپیکٹ ڈیوائسز اور کم-موجودہ ایپلی کیشنز جیسے سینسرز اور چھوٹی ایل ای ڈی لائٹس کے لیے موزوں ہیں۔ M12 اور اس سے اوپر بڑے ہیں اور اعلی موجودہ درجہ بندی کو سنبھال سکتے ہیں، انہیں بجلی کی تقسیم اور بھاری-ڈیوٹی آلات کے کنکشن کے لیے موزوں بناتے ہیں۔
