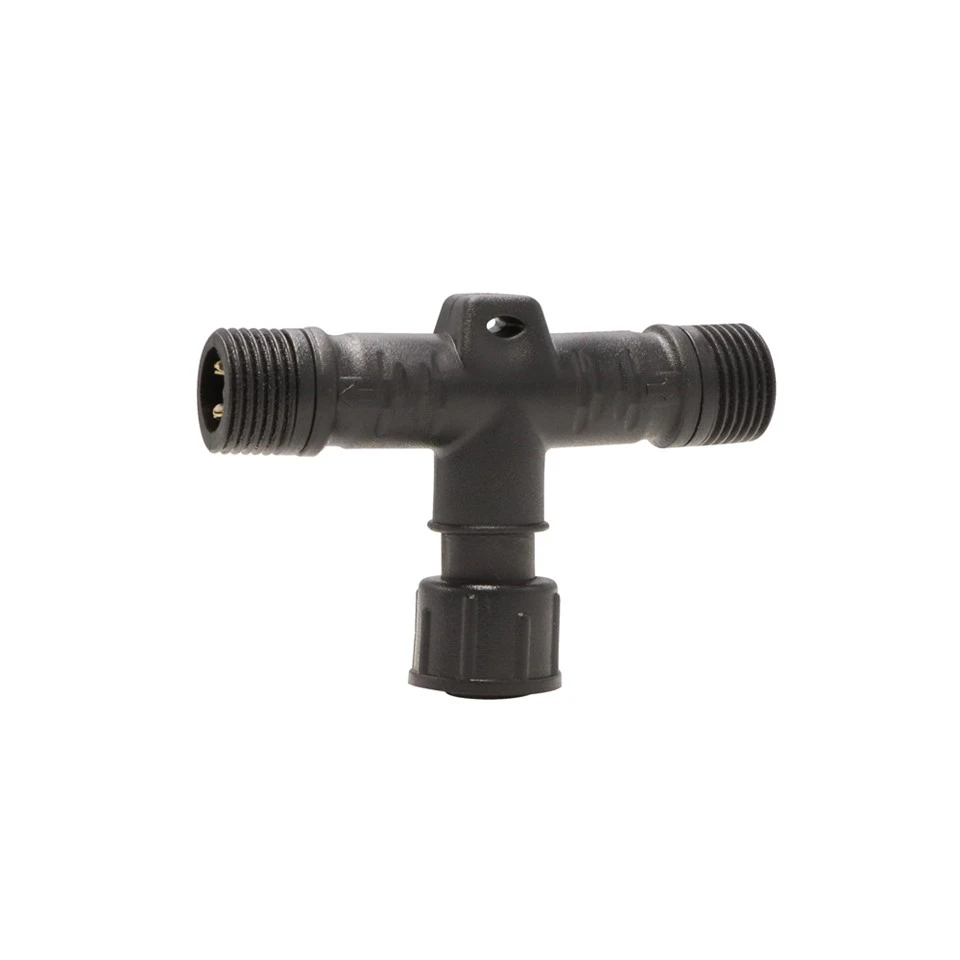

M12 2-4 پن مرد/خواتین انٹیگرل T-ٹائپ وائر ہارنس اور کیبل اسمبلی

Dongguan Hejiaxin Technology Co., Ltd. چین میں m12 2-4 pin male/female integral t-ٹائپ وائر ہارنس اور کیبل اسمبلی کے سرکردہ مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ براہ کرم یہاں چین میں بنی ہول سیل پائیدار مصنوعات کو بلا جھجھک دیکھیں اور ہماری فیکٹری سے پرائس لسٹ حاصل کریں۔ تمام اپنی مرضی کے مطابق مصنوعات اعلی معیار اور مسابقتی قیمت کے ساتھ ہیں.

ٹی کے سائز کا جسم، ایک سرے پر تنے، 180 ڈگری پر دو شاخیں پینل ماؤنٹ تھریڈ M12×1.0 ٹرنک سائیڈ پر، نایلان نٹ باہر سے محفوظ کرتا ہے۔ برانچ آؤٹ لیٹس معیاری M12 پلگ قبول کرتے ہیں۔ اوور مولڈ ڈائمینشنز: ٹرنک کی لمبائی 36.3 ملی میٹر، برانچ بازو بالترتیب 11.4 ملی میٹر اور 15 ملی میٹر، چوڑے مقام پر جسم کی مجموعی چوڑائی 53 ملی میٹر۔ ماؤنٹنگ نٹ پورے فلیٹوں میں 9.8 ملی میٹر کی پیمائش کرتا ہے، جس میں ملن کے چہرے پر 7.8 ملی میٹر کا حوالہ ہوتا ہے۔ معیاری M12 سرکلر رابطہ ترتیب۔ ISO 2768‑m حسب ضرورت پن میپنگ دستیاب ہے - ہمیں بتائیں کہ کون سے رابطے کس برانچ میں جاتے ہیں۔ درخواست پر PDF/DWG۔

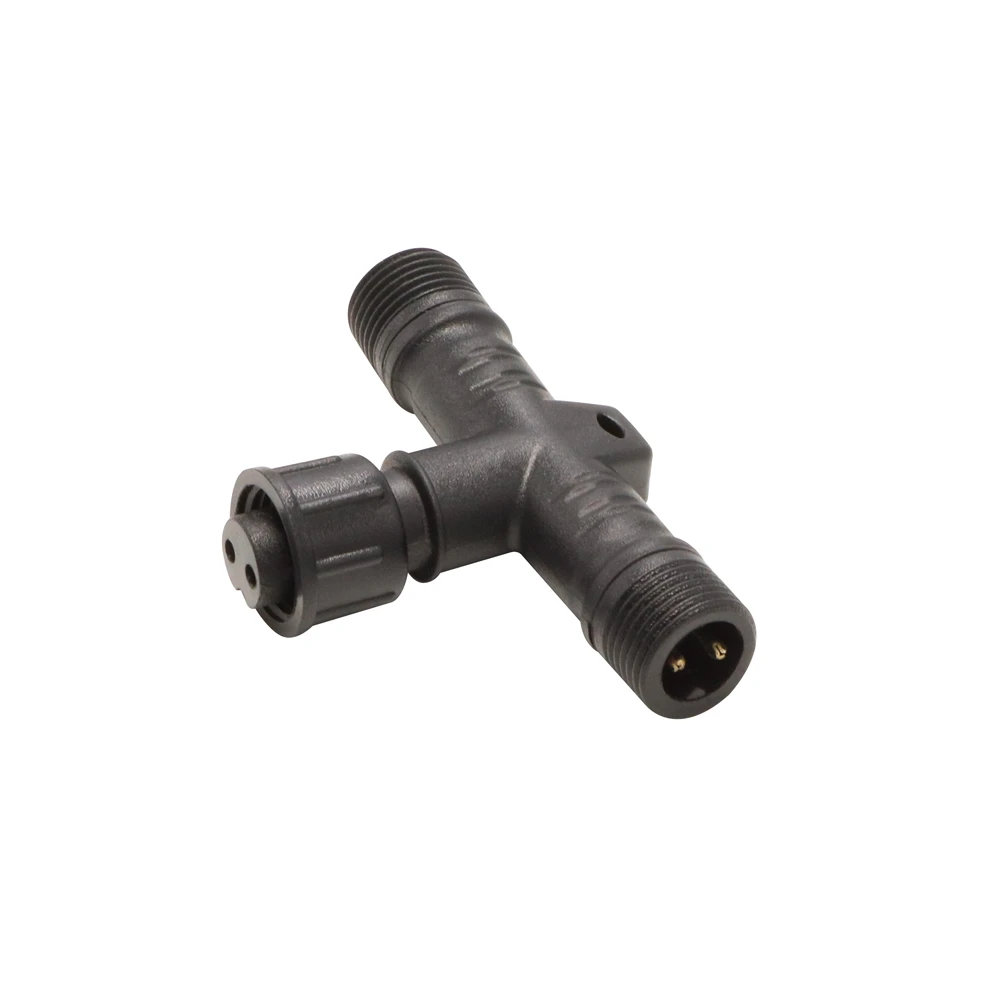

نایلان نٹ کے ساتھ M12 2-4 پن انٹیگرل T‑Type Splitter کا ٹاپ ویو

یہ ٹاپ ڈاون شاٹ سیاہ پی وی سی میں M12 T‑ٹائپ اسپلٹر کو دکھاتا ہے، جو دھات کی بجائے نایلان کپلنگ نٹ سے لیس ہے – پینل لگانے کے لیے ایک ہلکا آپشن۔ کوئی کیبل منسلک نہیں ہے، لہذا تین بندرگاہیں اور انٹیگرل مولڈ باڈی پوری طرح سے نظر آتی ہے۔ نایلان کے گری دار میوے اب بھی IP67 سیلنگ فراہم کرتے ہیں جب ملاپ کیا جاتا ہے، اور T‑شپ سیدھے راستے کے علاوہ ایک کھڑی شاخ کی اجازت دیتی ہے۔

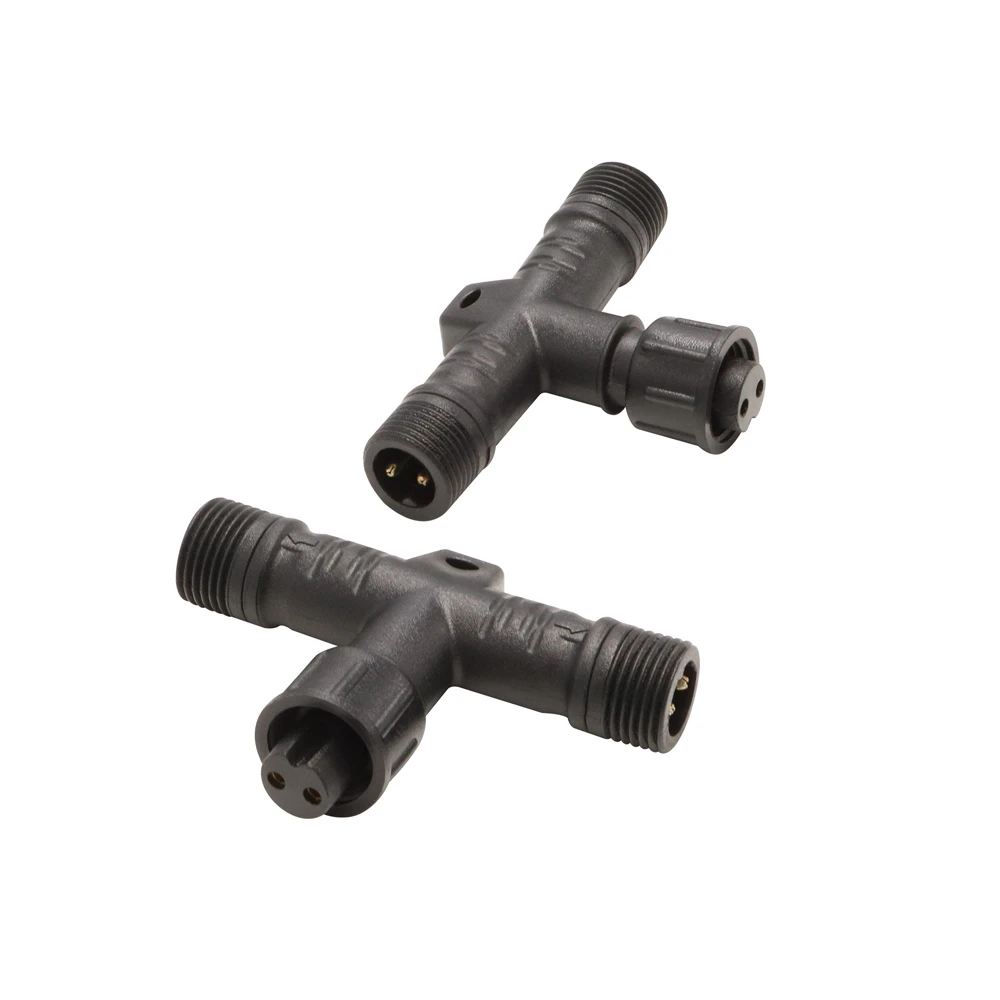

کراس پلیسڈ M12 2-4 پن سپلٹرز 2-Pin رابطے دکھا رہے ہیں

مرد اور خواتین کے انٹرفیس کو ظاہر کرنے کے لیے دو ایک جیسے سپلٹرز کو کراس وائز پر رکھا گیا ہے - دونوں 2-پن کنفیگریشن ہیں۔ یہ انتظام واضح طور پر رابطے کی ترتیب اور پولرائزنگ کلیدی پوزیشنوں کو ظاہر کرتا ہے۔ یہ اکائیاں عام طور پر ہارنیس کیبل اسمبلی کے حصے کے طور پر استعمال ہوتی ہیں، جس سے قطعی طور پر اپنی مرضی کے مطابق وائرنگ کو مستقل سپلائیز کے بغیر استعمال کیا جاتا ہے۔
